1. 概述

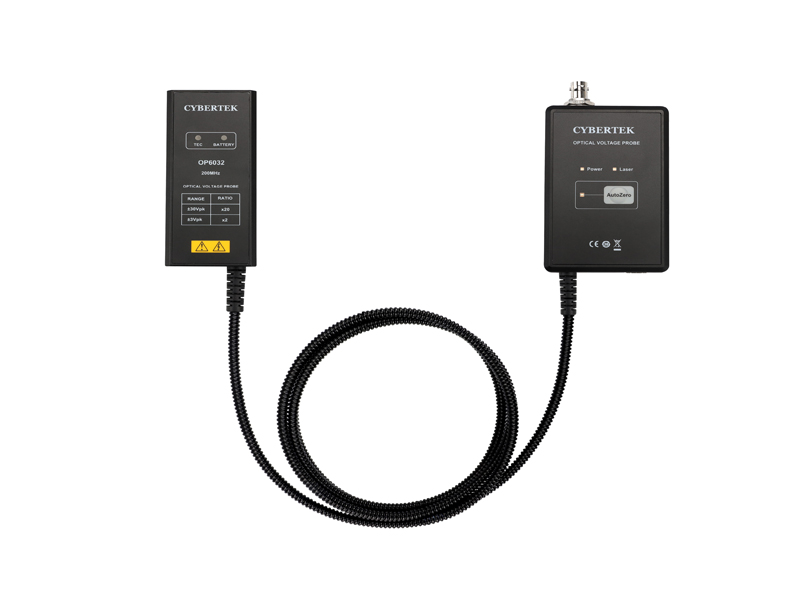

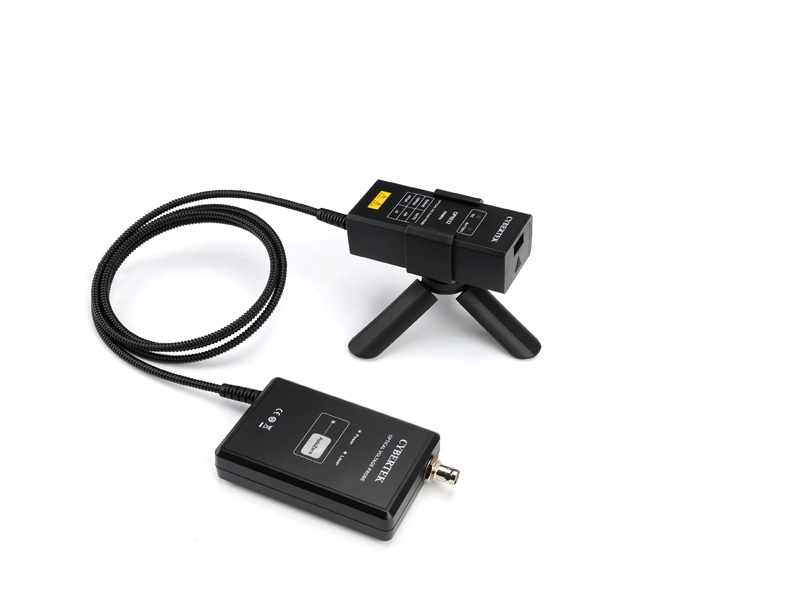

OP6031/OP6032是超高共模抑制比的光纖隔離電壓探頭。傳統的差分探頭的共模抑制比在高頻段下降很快，導致準確測量高共模干擾電壓下的小電壓信號波形（比如測量半橋電路的上管的驅動電壓）極其困難。OP6031/OP6032釆用了高性能的激光器光纖信號傳輸系統，從而在整個工作帶寬內具有超高的共模抑制比，可以幫助我們的客戶用很低的成本完成這類挑戰性的測量。
電氣規格
型號 | OP6031 | |||||
帶寬(-3dB) | 100MHz | |||||
上升時間 | ≤3.5ns | |||||
精度 | ≤±2%（0~40℃） | |||||
量程選擇(衰減比) | 20X(標配) | 2X(選件) | 500X(選件) | 2000X(選件) | ||
最大差分測量電壓 (DC + Peak AC) | ±30V | ±3V | ±500V | ±2500V | ||
隔離電壓(DC + Peak AC) | ±60kV | |||||
輸入阻抗 | 2X | 1MΩ//16pF | ||||
20X | 1MΩ//6pF | |||||
500X | 10MΩ//3pF | |||||
2000X | 10MΩ//3pF | |||||
延時時間 | 主機 | 18ns | ||||
BNC(1m) | 5ns | |||||
CMRR典型值(使用2X插頭端 子和SSMB插座) | 100Hz | 140dB | ||||
100Hz-1MHz | 120dB | |||||
1MHz-10MHz | 85dB | |||||
10MHz-200MHz | 60dB | |||||
噪聲(Vrms) | 2X | 3.5mV | ||||
20X | 35mV | |||||
500X | 875mV | |||||
2000X | 3500mV | |||||
前端充電電池 | 容量 | 兩塊7.4V/950mA | ||||
工作時間 | 5h | |||||
低電壓報警點 | 7V | |||||
后端供電 | USB 5V/1A | |||||
自動調零 | 有 | |||||
終端負載要求 | ≥100kΩ | |||||
