帶寬（-3dB） 80Hz~60MHz
上升時間 ≤5.83ns
最大連續電流 15App(5.3Arms)
電流傳輸比 100mV/A
中頻精度 ≤3%
1. 概 述
CP1015電流探頭用于交流電流測量，被測電流達到15A峰峰值，低頻帶寬80Hz，高頻帶寬60MHz。標準的BNC輸出接口，可接任何廠家示波器；開口設計方式，無需斷開被測電路，測量方便。廣泛應用于電機驅動，逆變器，開關電源，航空電子等測量中。
產品規格
帶寬（-3dB） | 80Hz~60MHz |

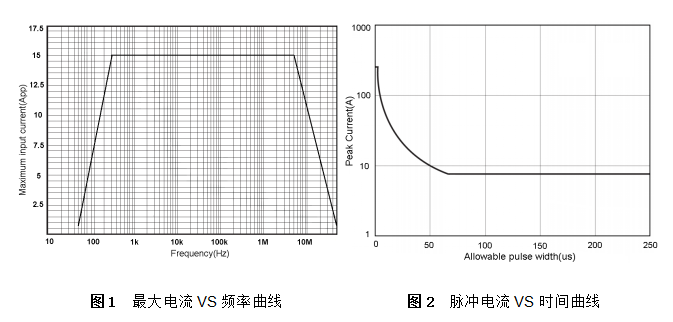

最大連續電流 | 15App(5.3Arms) 最大電流VS頻率(參考圖1) |
最大脈沖電流 | 250Apk(參考圖2)，不能超過500A*us或者5.3Arms，否則可能造成磁芯飽和而無法正確歸零 |
最大DC飽和電流 | 0.5A |
中頻精度 | ≤3% |
電流傳輸比 | 100mV/A |
延時時間 | 16ns |
上升時間 | ≤5.83ns |
終端負載 | 1MΩ |
插入阻抗(典型值) | 0.04Ω(100kHz),0.14Ω(1MHz) |
鉗口直徑 | 約5mm |
輸出接口 | BNC |
輸出線長度 | 1.5米 |
安全等級 | 300V CATI |
工作溫濕度 | 0℃~50℃,80% or less |
保存溫濕度 | -40℃~70℃,80% or less |
工作海拔高度 | 2000m |
尺寸(長*寬*高) | 216*115*45mm |
重量 | 約150g |
