1. 概 述
EM5040E/5040A/5040B人工電源網絡是一款（50uH+5Ω）||50Ω V型 LISN（Line Impedance Stable Network）。該產品能在9kHz—30MHz射頻范圍內為被測試設備端子和參考地之間提供穩定的阻抗，同時又將來自電網的無用信號與測量電路隔離開,僅將被測試設備的干擾電壓耦合到測量接收機的輸入端。該產品的性能符合CISPR16-1-2:2006標準要求，適用于單相設備傳導騷擾電壓測量。標準的BNC輸出接口和50歐姆輸出阻抗，可匹配任何廠家的接收機、頻譜儀等測量設備；產品自帶模擬手功能，可模擬手持式設備測量。

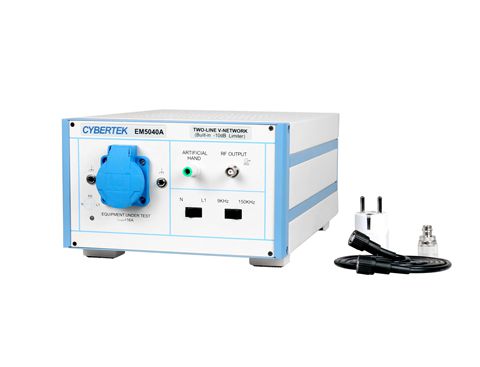

EM5040E是一款標準的人工電源網絡。EM5040A 在此基礎上增加了一個限幅器（有10dB衰減）和一個可選的150kHz高通濾波器。用戶可以根據相應標準選擇低端頻率從9kHz還是150kHz開始。產品內置的瞬態限幅器可以有效保護接收機或頻譜儀不會因為大信號損壞。用戶可以把EM5040A直接安全地連接到以上設備，不需要另外購買限幅器。
電氣規格
EM5040A | |
頻率范圍 | 9kHz～30MHz |
電路形式 | （50uH+5Ω）||50Ω V型 |
測量線路相數 | 單相兩線L/N1 |
交流電壓/頻率范圍 | 0～264VAC / 50～60Hz ±5% |
直流電壓范圍 | 0～375V DC |
電源輸出口 | 德標電源插座 |
輸出電流 | 額定16A |
保護接地方式 | 側面金屬面板接地 后面板4mm蝶形螺栓接地 |
輸出端接口 | 標準50Ω BNC female， |
模擬手功能 | 有 |
輸出信號 濾波器 | 高通濾波器9kHz/150kHz可選 |
輸出信號 限幅器 | 衰減系數-10dB 限制閥值130dBuV |
輸出信號 共模和差模分離 | 無 |
工作溫度范圍 | 0℃～45℃ |
存儲溫度 | -20℃～70℃ |
安全標準 | 符合EN61010-1 |
尺寸 | 338mm（長）×237mm(寬)×133mm（高） |
重量 | 5.25kg |
