1. 概 述
EM5010A瞬態限幅器具有瞬態限幅功能。在EMI測量中，經常有意外過載情況發生，瞬態限幅器用于前端電路保護，防止損壞貴重的EMI測試設備。
1. 產品電氣規格
EM5010A | |||
頻寬 | 9kHz-500MHz | ||
限制閥值 | 50mW（+17dBm） | ||
輸入輸出阻抗 | 50Ω | ||
接口 | 輸入 | BNC（母頭） | |
輸出 | N（公頭） | ||
最大輸入范圍 | 連續：2.5W（+34dBm） | ||
脈沖：10kW（10uS） | |||
直流：±12V | |||
插入損耗 | <2kHz | >20dB | |
9kHz-50MHz | 10dB±1.5dB | ||
50MHz-200MHz | 10dB+2.2dB/-0.5dB | ||
<6kHz，>500MHz | >12dB | ||

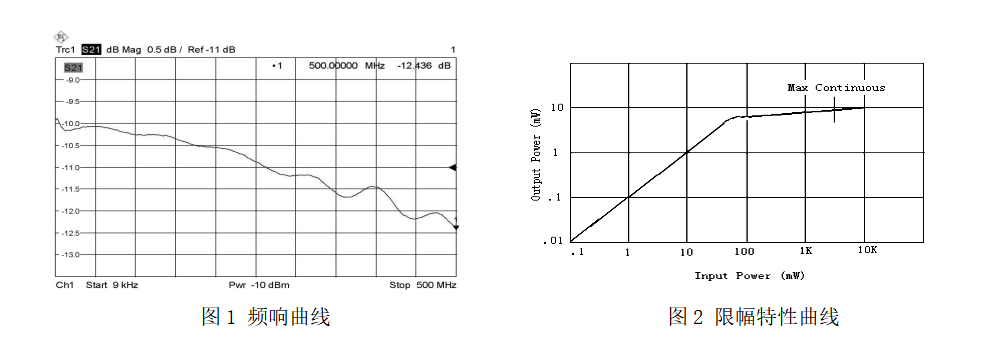

頻響曲線 | 圖1（室溫） | ||
限幅特性曲線 | 圖2（室溫） | ||
工作溫度 | 0℃-55℃ | ||
儲存溫度 | -40℃-80℃ | ||
